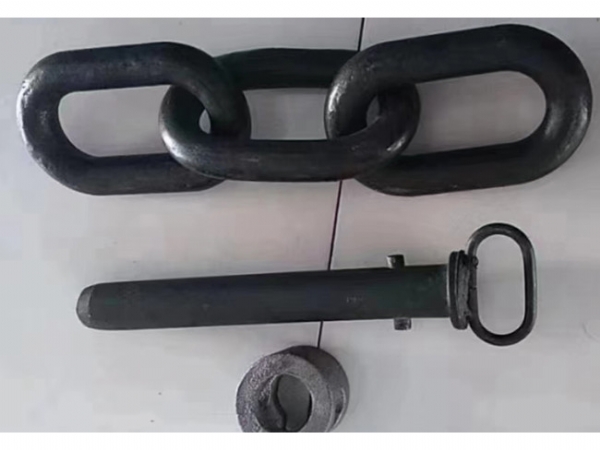

矿用三环链日常当中检查的内容有哪些，要如何进行检查，作为矿用三环链厂家，让小编带大家共同了解一下。

一、结构完整性检查：杜绝裂纹与变形

外观目视检查

裂纹：使用放大镜或强光手电，zhong点检查链环焊接处、过渡圆弧、螺栓孔周边等应力集中区域，发现微小裂纹需立即标记并更换。

变形：检查链环是否出现扭曲、弯曲或椭圆化（如直径磨损量超过原尺寸15%），斜巷提升链环需额外检查是否因冲击导致平面扭曲。

开焊：对于焊接三环链（部分场景禁用），检查焊缝是否出现气孔、未熔合或裂纹，焊接链环破断拉力需≥590kgf（标准值）。

尺寸测量

伸长量检测：使用游标卡尺或专用量具，每月测量链环节距或总长度，若yong久伸长量超过原始长度的0.2%（或经验值3%-4%），需立即更换。

直径磨损：每季度测量链环直径，磨损量超过原尺寸15%时报废处理。

二、连接可靠性检查：防止tuo扣与松动

连接扣具检查

插销/螺栓：确认插销是否完全插入销孔，螺栓是否拧紧并锁定（如使用防松螺母或开口销），斜巷提升时需检查罐销是否插好。

保险绳：检查保险绳捆扎是否牢固，与矿车连接处是否出现磨损或断裂，确保斜巷提升时能有效防止跑车。

动态连接测试

空载试运行：启动设备前，先进行短距离空载运行，观察链条是否跳动、卡阻或异常声响，确认连接无松动。

三、磨损状态评估：量化损伤程度

表面磨损检查

均匀磨损：使用磨损量规或卡尺测量链环表面磨耗，若厚度减少超过10%（或直径磨损超15%），需更换。

局部磨损：检查链环与刮板机、矿车等接触部位是否出现沟槽或凹坑，局部磨损深度超过2mm时需报废。

腐蚀情况检查

锈蚀分级：

轻度锈蚀（表面氧化层）：用钢丝刷清理后涂防锈油。

中度锈蚀（点蚀或坑蚀）：需评估腐蚀深度，若穿透链环壁厚1/3以上则报废。

重度锈蚀（quan面腐蚀）：立即更换，避免应力腐蚀开裂。
